Рассчитывая сечение кабеля для нагрузки 125 кВт, важно учесть не только силу тока, но и длину кабеля. Неправильный расчет может привести к перегреву кабеля и его повреждению, что может повлечь за собой дорогостоящие ремонтные работы. В этой статье мы рассмотрим подробную инструкцию по расчету сечения кабеля для нагрузки 125 кВт.
Первым шагом в расчете сечения кабеля является определение силы тока. Для этого воспользуйтесь формулой: сила тока (А) = мощность (кВт) / напряжение (В). В нашем случае, сила тока будет равна 125 кВт / 400 В = 312,5 А.
Следующим шагом является учет длины кабеля. Длина кабеля влияет на его сопротивление, а следовательно, и на выбор его сечения. Чем длиннее кабель, тем больше сопротивление, и, соответственно, сечение кабеля должно быть больше.
Для определения сечения кабеля в зависимости от длины можно воспользоваться справочными таблицами или специальными онлайн-калькуляторами. Эти инструменты учитывают длину кабеля и его материал, а также желаемое падение напряжения. Необходимо выбрать кабель с наибольшим сечением, которое удовлетворяет требованиям безопасности и устойчивости работы оборудования.
Как выбрать сечение кабеля для нагрузки 125 кВт?
Для выбора правильного сечения кабеля для нагрузки 125 кВт необходимо учесть несколько факторов. В данном случае мы рассмотрим выбор кабеля для прокладки внутри помещения.
1. Расчет тока
Первым шагом необходимо рассчитать ток нагрузки. Для этого используется формула:
I = P / (U * √3 * cosφ)
Где:
- I – ток нагрузки, А;
- P – мощность нагрузки, кВт;
- U – напряжение сети, В;
- √3 – коэффициент коррекции для трехфазной сети (при однофазной сети коэффициент равен 1);
- cosφ – коэффициент мощности.
2. Определение сечения кабеля

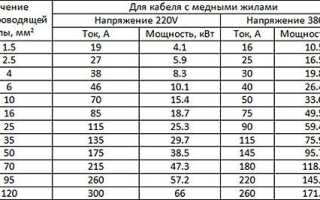

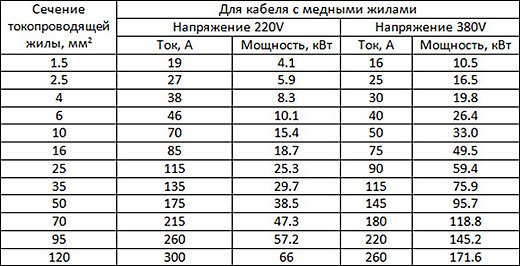

После расчета тока нагрузки необходимо определить подходящее сечение кабеля. Для этого можно воспользоваться таблицей, которая указывает сечение кабеля в зависимости от тока и типа проводника. Например:
| Ток, А | Сечение кабеля, мм2 |
|---|---|
| 20 | 2.5 |
| 25 | 4 |
| 32 | 6 |
| … | … |
3. Учет условий эксплуатации
Важно также учесть условия эксплуатации и технические требования, которые могут потребовать выбор кабеля большего сечения. Например, если кабель будет проложен вблизи источников тепла или в условиях высокой влажности, то может потребоваться увеличение сечения кабеля для обеспечения безопасности эксплуатации.
Читайте также:
Также следует обратить внимание на максимальную длину кабеля, которую можно использовать без потери напряжения. Для этого можно воспользоваться таблицами, в которых указаны максимальная длина кабеля в зависимости от тока и сечения кабеля.
Powered by
Важно отметить, что выбор кабеля для нагрузки 125 кВт требует профессиональных знаний и опыта. Рекомендуется проконсультироваться с специалистом, который сможет учесть все особенности и требования вашей системы.
Инструкция по расчету сечения кабеля
Шаг 1: Определение нагрузки и длины кабеля
Определите нагрузку в киловатах (кВт) и расстояние, на котором будет использоваться кабель.
Шаг 2: Определение тока
Для расчета сечения кабеля необходимо знать ток, протекающий через него. Используйте формулу:
I = P / (sqrt(3) * U)
- I – ток в амперах (А);
- P – нагрузка в киловатах (кВт);
- U – напряжение в вольтах (В) (обычно 220 или 380 В).
Шаг 3: Выбор коэффициента использования
Выберите коэффициент использования (Ku), который зависит от типа нагрузки и пускового режима. Обычно для промышленных нагрузок используются следующие значения:
- 0.8 – освещение, розетки;
- 1 – нагреватели, кондиционеры;
- 1.2 – насосы, компрессоры, электродвигатели.
Шаг 4: Расчет требуемого сечения
Рассчитайте требуемое сечение кабеля, используя следующую формулу:
S = (Ku * I) / (0.8 * J * U)
- S – требуемое сечение кабеля в квадратных миллиметрах (мм²);
- Ku – коэффициент использования;
- I – ток в амперах (А);
- J – допустимое падение напряжения (обычно 1-3%);
- U – напряжение в вольтах (В).
Шаг 5: Выбор кабеля
Сравните полученное значение сечения с доступными вариантами на рынке. В случае отсутствия подходящего варианта можно округлить значение сечения кабеля в большую сторону до ближайшего доступного значения.
Шаг 6: Учет условий прокладки
При прокладке кабеля в неблагоприятных условиях (например, на открытом воздухе, во влажной среде, в земле) необходимо увеличить сечение кабеля для компенсации тепловых потерь. Обратитесь к таблицам, где указаны коэффициенты, учитывающие различные условия прокладки.
Шаг 7: Проверка установки и безопасности
До установки кабеля убедитесь, что выбранное сечение соответствует требуемым параметрам и безопасным нормам. Также удостоверьтесь, что установка проведена согласно протоколу и с учетом проблем безопасности.
Следуя этой инструкции, вы сможете правильно рассчитать сечение кабеля для требуемой нагрузки и создать эффективную и безопасную электрическую систему.
Важные факторы для расчета
- Мощность нагрузки: Первое, что необходимо учесть при расчете сечения кабеля для нагрузки 125 кВт – это мощность, которую требуется обеспечить. В данном случае мы имеем дело с нагрузкой в 125 кВт.
- Длина кабеля: Другой важный фактор – это длина кабеля, которую нужно проложить от источника питания к точке нагрузки. Чем длиннее кабель, тем больше сопротивление он создает, что может привести к потере напряжения.
- Допустимые потери напряжения: Определившись с длиной кабеля, необходимо узнать, какие потери напряжения допустимы в данной системе. Эти ограничения обычно указываются в нормативных документах или рекомендациях производителя.
- Тип кабеля: Для правильного расчета сечения кабеля необходимо учесть его тип. Кабели могут быть разных видов, например, медные или алюминиевые, и каждый вид имеет свое удельное сопротивление.
- Метод укладки кабеля: Также важно учесть метод укладки кабеля. Некоторые методы, такие как прокладка в земле или подземная прокладка, могут требовать большего сечения кабеля из-за увеличенной температуры окружающей среды или потерями из-за трения.
- Нагрузка на кабель: Необходимо также учесть дополнительные факторы нагрузки на кабель, такие как гармоники, вспышки или пусковые токи. Эти факторы могут потребовать применения кабеля большего сечения.
Powered by
Учитывая все эти факторы, можно приступить к расчету сечения кабеля для нагрузки в 125 кВт. Результаты расчета помогут выбрать подходящий кабель, удовлетворяющий требованиям системы и обеспечивающий безопасность работы.
Пример расчета сечения кабеля
Для расчета сечения кабеля необходимо учитывать несколько факторов:
- Мощность нагрузки: в данном случае мы имеем нагрузку в 125 кВт.
- Тип кабеля: выбор типа кабеля зависит от условий эксплуатации, длины линии и предельной температуры нагрева.
- Длина линии: длина линии влияет на падение напряжения и потери мощности. Чем больше длина линии, тем толще должно быть сечение кабеля.
- Материал проводника: материал проводника влияет на его электрическую проводимость, что в свою очередь влияет на потери мощности.
- Температура окружающей среды: при высоких температурах окружающей среды необходимо выбирать кабель, способный выдерживать данную температуру без повреждений.
Рассмотрим пример расчета сечения кабеля для нагрузки 125 кВт:
- Определим силу тока, используя формулу: I = P / U, где P – мощность нагрузки, U – напряжение в сети. Если напряжение равно 220 В, то сила тока будет 125 000 / 220 = 568 А.
- Определим допустимое падение напряжения. Обычно допустимое значение падения напряжения составляет 3%. Тогда падение напряжения будет равно 0,03 * 220 = 6,6 В.
- Определим максимальное допустимое падение напряжения на 1 метр кабеля, используя формулу: Uм = (R * I) / 1000, где R – сопротивление проводника в омах, I – сила тока в амперах. Пусть максимальное допустимое падение напряжения на 1 метр кабеля будет 2 В.
- Определим требуемое сечение кабеля, используя формулу: S = (U * L * I) / (Uм * 1000), где S – сечение кабеля в миллиметрах квадратных, U – напряжение в сети, L – длина линии в метрах, I – сила тока в амперах, Uм – максимальное допустимое падение напряжения на 1 метр кабеля в вольтах. Пусть длина линии будет 50 метров.
Powered by
Таким образом, для нагрузки 125 кВт, напряжении 220 В и длине линии 50 метров, сечение кабеля будет равно:
| Тип кабеля | Сечение кабеля, мм2 |
|---|---|
| АПВББнг(А)-FRLS | 150 |
| КГ | 120 |
| ПВС | 70 |
В данном случае можно выбрать кабель с сечением 150 мм2.
Рекомендации по выбору надежных поставщиков кабеля
Выбор надежного поставщика кабеля является важным шагом при планировании и реализации проектов по электроснабжению. Качество и надежность кабеля влияют на безопасность работы системы, её эффективность и долговечность. В данном разделе приведены рекомендации, которые помогут вам выбрать надежного поставщика кабеля.
1. Репутация поставщика
Первое, на что следует обратить внимание при выборе поставщика кабеля, это его репутация. Исследуйте рыночные отзывы, рекомендации и рейтинги компаний, чтобы оценить их надежность и качество предлагаемых продуктов. Поставщики с хорошей репутацией обычно имеют долгую историю успешных поставок и положительные отзывы от своих клиентов.
2. Сертификация и соответствие стандартам
Убедитесь, что поставщик кабеля имеет необходимые сертификаты качества и соответствует всем требованиям соответствующих стандартов безопасности. Будьте внимательны к сертификатам, таким как ISO 9001, ISO 14001 и др. Они являются подтверждением высокого уровня производства и контроля качества продукции компании.
3. Ассортимент и наличие продукции
Исследуйте ассортимент продукции, предлагаемой поставщиком. Удостоверьтесь, что он имеет необходимые вам типы и размеры кабеля, а также другие комплектующие для проведения проектов по электроснабжению. Также обратите внимание на наличие данной продукции на складе и возможность оперативной поставки.
4. Техническая поддержка и консультации
Обратите внимание на возможность получения технической поддержки и консультаций от поставщика. Это позволит вам уточнить все детали и требования, связанные с выбором и использованием кабеля для вашего проекта. Компетентные специалисты помогут вам принять правильное решение и предоставят необходимую информацию о технических характеристиках продукции.
5. Цена и условия поставки
Оцените цену предлагаемой продукции и условия поставки. Сравните предложения различных поставщиков и выберите оптимальное сочетание цены и качества. Обратите внимание на сроки поставки и условия оплаты, чтобы не возникло проблем во время реализации проекта.
6. Гарантии и возврат товара
Изучите гарантийные условия и возможность возврата товара в случае недостатков или несоответствия. Надежные поставщики обычно предоставляют длительные гарантии на свою продукцию и готовы взять на себя ответственность в случае возникновения проблем.
Powered by
Важно тщательно провести анализ и выбор надежного поставщика кабеля, чтобы обеспечить безопасность и надежность функционирования вашей системы электроснабжения. Следуйте рекомендациям данного раздела и придайте этому процессу достаточно времени и внимания, чтобы сделать правильный выбор.
Вопрос-ответ:
Как рассчитать сечение кабеля для нагрузки 125 кВт?
Для расчета сечения кабеля для нагрузки 125 кВт необходимо учесть несколько параметров, таких как напряжение питания и длина кабеля. Важно отметить, что для точных расчетов рекомендуется обратиться к специалисту
Как узнать напряжение питания и длину кабеля?
Информацию о напряжении питания можно найти в электрической схеме оборудования, а длину кабеля можно измерить с помощью измерительной ленты или специального инструмента
Какие еще параметры необходимо учесть при расчете сечения кабеля?
Помимо напряжения питания и длины кабеля, необходимо учесть такие параметры, как тип кабеля (медный или алюминиевый), температурный режим эксплуатации, расчетную токовую нагрузку и необходимую надежность передачи электрической энергии
Что делать, если не знаю все параметры для расчета сечения кабеля?
Если вы не знаете все параметры для расчета сечения кабеля, рекомендуется обратиться к электротехническому специалисту, который сможет провести точный расчет с учетом всех необходимых параметров
